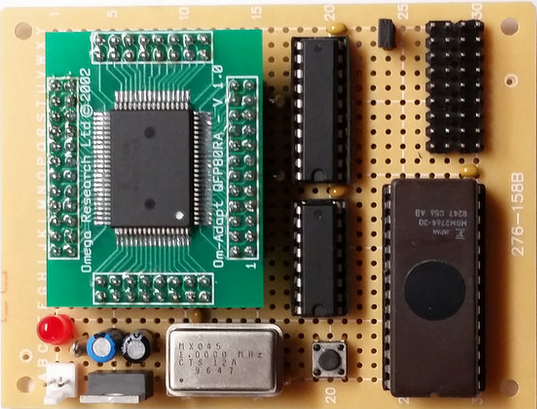

# f2mc8dump  ## 概述 某些 Fujitsu F2MC-8L 微控制器具有 外部总线能力（参见[目录](https://web.archive.org/web/20170514004456/http://www.fujitsu.com/downloads/MICRO/fme/micros/micros_2006.pdf)）。 我发现外部总线可用于转储通常无法访问的 内部 ROM 内容。 通过一个 mode 引脚可以启用外部总线。在此模式下，内部 ROM 被禁用，其地址空间被重定向 到外部总线。我通过连接一个将转储程序写入 RAM 的外部 EPROM，然后跳转到 RAM，转储了几个 F2MC-8L 微控制器的内部 ROM。当代码从 RAM 执行时，我更改了 mode 引脚。外部总线被禁用，内部 ROM 被启用，但代码继续从 RAM 执行并转储出了内部 ROM 的内容。 ## 测试 我开发这种方法是为了提取由 Clarion 制造的[Volkswagen Premium IV](https://github.com/mnaberez/vwradio)汽车音响的固件。这些音响包含以下微控制器： - MB89623R - MB89625R - MB89677AR 我成功提取了它们所有的内部 ROM 代码。我也测试了来自其他产品的上述芯片样品，并同样能够从中提取代码。 ## 硬件 硬件设置需要将 F2MC-8L 微控制器从 目标设备中移除。它被放置在一个带有以下其他组件的电路板上： - 2764 或类似的带有转储固件的并行 EPROM - 74HCT373 透明锁存器 - 74HCT138 3-8 译码器 - 5V TTL 振荡器 (1-8 MHz) - 5V 稳压器、去耦电容、上拉电阻等。 有关详细信息，请参阅 `hardware/` 目录。 需要一个带有 9 个探针（8 条数据线，1 条选通线）的逻辑分析仪来 捕获转储硬件的输出。 ## 固件 使用 [asf2mc8](http://shop-pdp.net/ashtml/asf2mc.htm) 汇编器汇编 `firmware/` 目录中的转储固件，并将其烧录到 EPROM 中。 ## 转储 构建硬件并以其外部总线模式启动（MOD0=Vcc）。它将 立即开始通过 P30-P37 转储内存空间，并在 每个字节后在 P40 上输出 /STROBE 信号。它将循环遍历内存并不断进行转储。如果你 使用逻辑分析仪捕获它，你将看到来自 转储固件的字符串 `EXTERNALROM`。 在保持通电的情况下，将 MOD0 更改为 Vss。这将选择内部 ROM 模式。程序将继续转储，但现在它将转储的是 内部 ROM。使用逻辑分析仪捕获输出，并让 其运行几分钟，以便整个内存空间被转储几次。 将捕获内容保存到文件中。 使用 `host/` 目录下的 Python 脚本，从逻辑分析仪捕获的内容中分离出单个 ROM 镜像。 ## 反汇编 获取二进制文件后，使用 [f2mc8dasm](https://github.com/mnaberez/f2mc8dasm) 对其进行反汇编。 ## 作者 [Mike Naberezny](https://github.com/mnaberez)
