FreqFoxRF - by @emensta

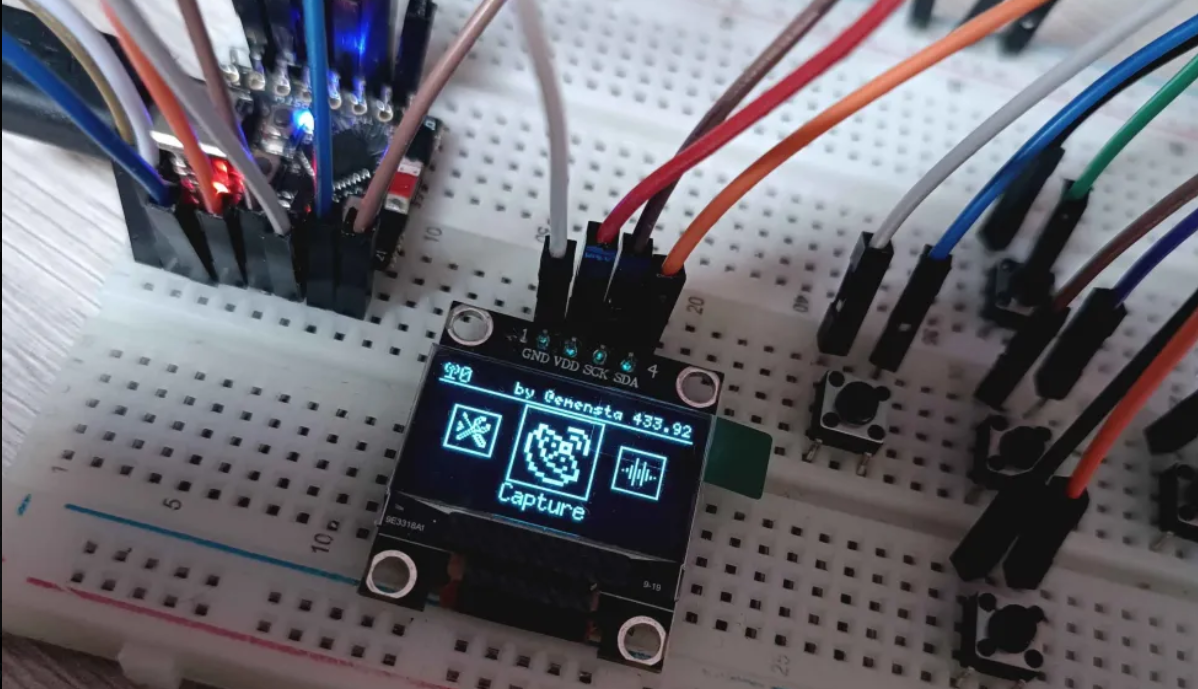

一个基于 ESP32-C3 SuperMini 并搭载 CC1101 射频模块的便携式亚吉赫兹信号多功能工具，旨在突破边界。FreqFoxRF 可扫描、检测、记录并重播常见 ISM 频段的无线信号——所有功能都集成在这款紧凑的手持设备中，配备 0,96" 128×64 I2C OLED 屏幕和 5 按键导航。 #### 仍在开发中！ ## 功能 FreqFoxRF 具备结构化的手持设备风格菜单系统，专为使用 5 键界面快速导航而设计。 展开下方菜单以探索可用功能。 ### 主菜单

📥 捕获

**捕获** - 接收射频信号 - 即时重播捕获的传输 - 保存信号供后续使用 - 分析检测到的协议与参数 **捕获 RAW**（正在重构！） - 记录原始脉冲时序 - 用于未知或不支持的协议 - 支持高级重播实验 **频率分析器** - 查找未知信号频率（例如钥匙扣、遥控器） - 自动活跃频率检测 - 针对 ISM 频段优化快速发现 **频谱分析** - 可视化周围的射频活动 - 实时 RSSI 能量监控 - 显示当前空气波段使用情况 **配置** *(开发中)* - 配置捕获预设 - 可调检测参数 - 工作流程优化配置文件

📡 发射

**已保存** - 所有已保存信号的中心存储 - 分类组织： - 捕获的信号 - RAW 录制 - 随机生成的信号 - 整洁有序的信号管理 **暴力测试** - 顺序信号发射 - 可选： - 频率 - 位长度 - 协议 - 包含 Flipper Zero 生态系统中实现的协议 **随机** - 生成完全随机的信号参数： - 协议 - 密钥 - 位长度 - TE 定时 - 调制 - 低频优先 / 高频优先顺序 - 重复次数 **配置** *(开发中)* - 发射预设 - 保存的发射配置文件 - 自动化准备

🛡️ 干扰检测器

**即将推出** - 检测异常射频噪声水平 - 识别可能的干扰活动 - 监控监测频段的干扰

📶 干扰

**即将推出** - 实验性射频干扰测试工具 - 严格限定于受控环境和授权研究使用

⚙️ 设置

**即将推出** - 设备配置 - 射频参数 - 电源管理选项

### 🚧 更多功能即将推出 FreqFoxRF 处于积极开发阶段，新的工具、协议和实验性射频能力正在持续开发中。 ## 硬件 | 组件 | 详情 | |---|---| | MCU | ESP32-C3 SuperMini | | 射频 | CC1101 亚吉赫兹收发模块 | | 显示 | 0,96" 128×64 OLED（I2C，SSD1306） | | 导航 | 5 个按键 | | 电源 | USB-C 或通过 ESP32-C3 板载调节器供电的 LiPo | ### 引脚连接（尚未最终确定！硬件即将添加，因此引脚可能在未来更改！） | 信号 | ESP32-C3 引脚 | ESP32 | |---|---|---| | CC1101 SCK | GPIO 4 | GPIO 18 | | CC1101 MISO | GPIO 5 | GPIO 19 | | CC1101 MOSI | GPIO 6 | GPIO 23 | | CC1101 CSN | GPIO 7 | GPIO 5 | | CC1101 GDO0 | GPIO 2 | GPIO 2 | | 0,96" OLED SDA | GPIO 8 | GPIO 21 | | 0,96" OLED SCL | GPIO 9 | GPIO 22 | | 上键 UP | GPIO 1 | GPIO 27 | | 下键 DOWN | GPIO 3 | GPIO 26 | | 左键 LEFT | GPIO 10 | GPIO 33 | | 右键 RIGHT | GPIO 20 | GPIO 32 | | 选择键 SELECT | GPIO 21 | GPIO 25 | ## 支持的频率波段 | 波段 | 典型设备 | |---|---| | 300 MHz | 通用 ISM 遥控器 | | 303 / 308 MHz | Genie Intellicode、美国报警遥控器 | | 310 / 315 / 318 MHz | Toyota、Honda、GM 遥控器、Chamberlain、LiftMaster | | 330 / 345 MHz | Honeywell、2GIG 报警传感器 | | 390 MHz | 旧式 OOK 遥控器 | | 418 MHz | UK/EU ISM：报警 PIR、门传感器 | | 430 MHz | EU/JP 车库遥控器 | | 433 MHz | EU 标准：遥控器、传感器、LoRa | | 868 MHz | Z-Wave EU、LoRaWAN、无线 M-Bus、Sigfox | | 915 MHz | Z-Wave US、LoRaWAN US915、智能电表 | ## 安装 由于之前有不知感恩的人窃取我的项目用于盈利，作者未公开源代码。请通过刷写预编译二进制文件来安装 FreqFoxRF。希望未来我们不再需要为此类后果而挣扎…… ### 选项 1 - esptool（命令行） 确保已安装 Python 和 esptool： ``` pip install esptool ``` 然后执行刷写： ``` python -m esptool --chip esp32c3 --port COM16 --baud 115200 write_flash ^ 0x0 FreqFoxRF.bootloader.bin ^ 0x8000 FreqFoxRF.partitions.bin ^ 0x10000 FreqFoxRF.bin ``` 在刷写前擦除芯片（推荐首次安装）： ``` esptool.py --chip esp32c3 --port COM16 erase_flash ``` ### 选项 2 - ESP Flash Download Tool（Windows 图形界面） 1. 下载 [ESP Flash Download Tool](https://www.espressif.com/en/support/download/other-tools) 2. 选择芯片：**ESP32-C3** 3. 在偏移地址 `0x0` 添加 `freqfoxrf.bin` 4. 选择串口，设置波特率为 `460800` 5. 点击 **START** ### 选项 3 - Web 刷写工具 一个无需驱动的浏览器刷写工具（可能通过 [ESP Web Tools](https://esphome.github.io/esp-web-tools/) 提供）——请查看发布页面获取托管安装链接。 ## 注意事项 - CC1101 使用 OOK 能量检测进行全频段 RSSI 扫描，这允许无需匹配调制即可可靠检测 OOK 和 FSK 设备 - 868 MHz 检测需要设备与信号源距离较近，因为 CC1101 在 700 MHz 以上的灵敏度下降 - 已保存的信号通过 EEPROM 持久化（最多 20 个信号，共 2048 字节） - 原始捕获存储脉冲时序，适用于未知协议格式 - 处于活跃开发中，功能将持续添加！ ## UI 与显示 FreqFoxRF 的显示图形使用 **[Lopaka](https://lopaka.app)** 设计——一款免费的浏览器嵌入式显示 UI 编辑器。如果你在开发任何让像素“哔哔、嘟嘟 0 1”的项目，Lopaka 可以帮助你可视化设计布局并直接导出可用代码，无需手动猜测像素坐标。 确实值得将其加入书签（如果你从事嵌入式 UI 工作）：**https://lopaka.app** 特别感谢 Lopaka.app 的赞助与支持！ ## 免责声明 FreqFoxRF 仅限授权测试、研究和教育使用。未经授权在许可频段上发射信号可能违反当地法律。作者（@emensta）不承担误用责任。 ## 许可证 硬件设计与固件为专有内容。二进制发行版限个人、非商业使用。未经许可不得重新分发二进制文件。
