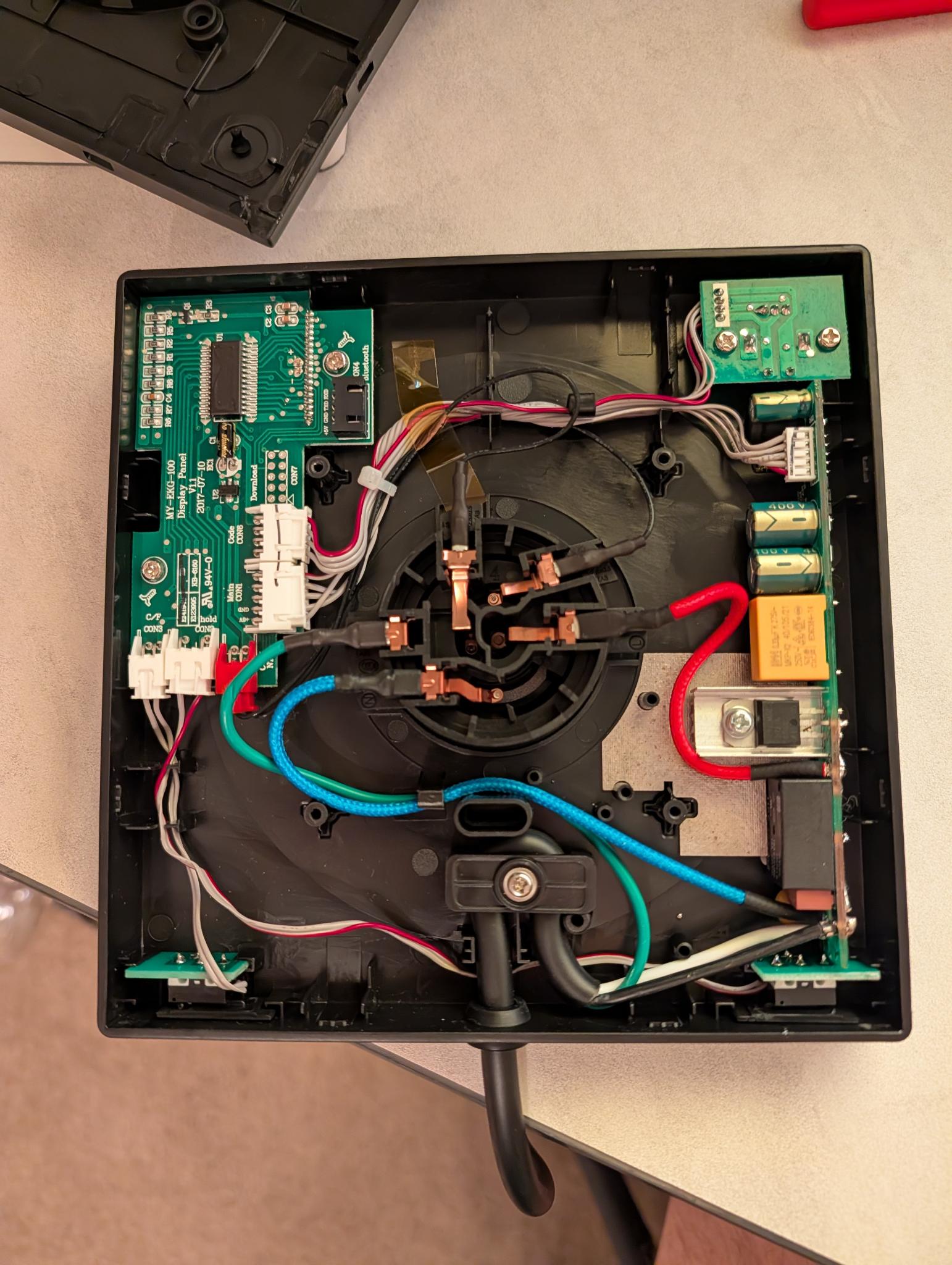

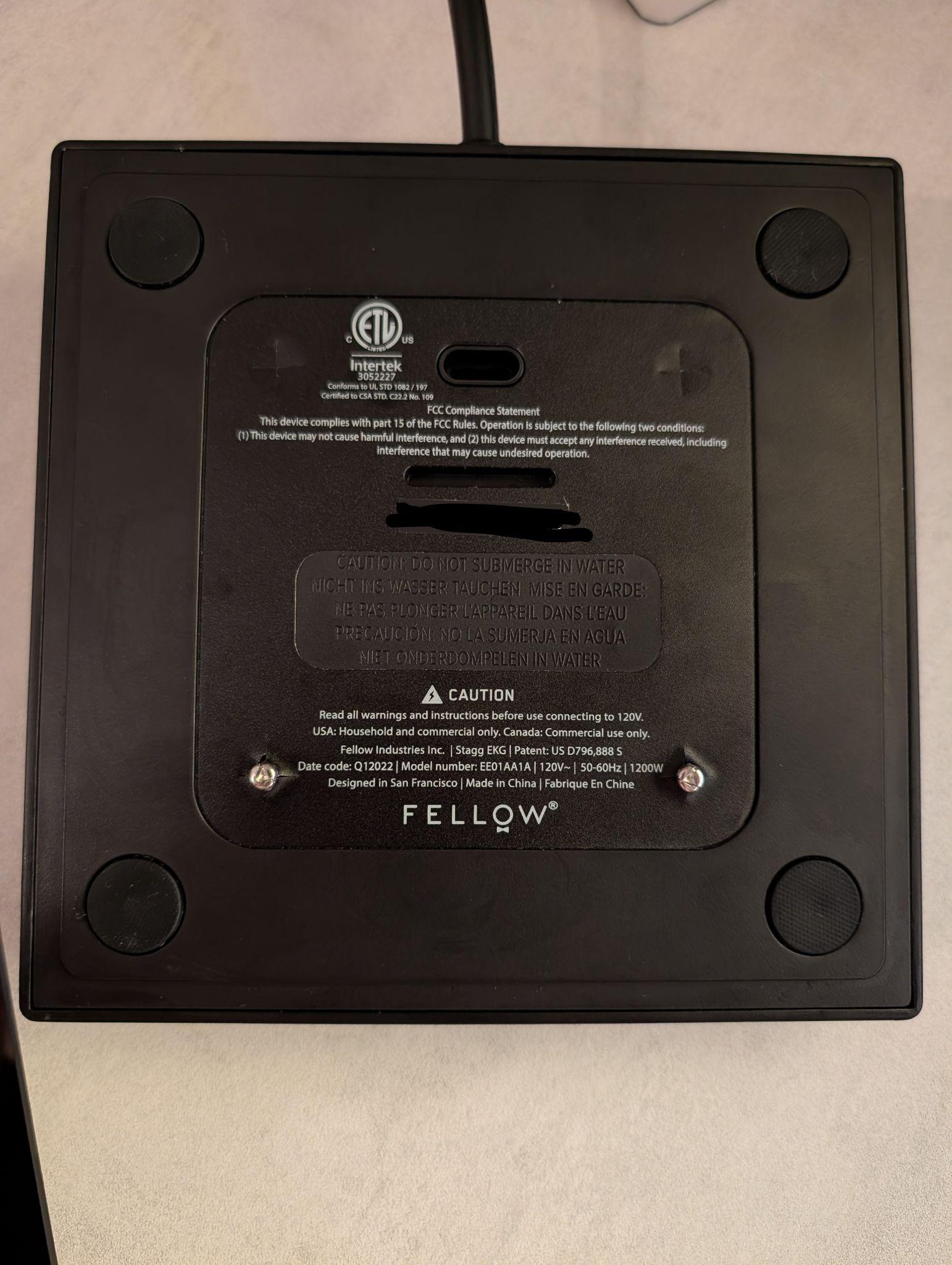

# 信息 * **警告：+5V DC 引脚与市电输入的火线端之间似乎存在非常低的电阻。** 此外，你可以在线路/主线的火线和 0V DC 之间测得 5V DC 的电势。 至少，你不应将 +5V DC 连接到笔记本电脑的串口转 USB 适配器。 * 内部串口连接器用于可选的 Bluetooth 模块，工作电压为 3.3V，波特率为 9600，无校验位。 * 它似乎有 1 个起始位。 * 它每 3 秒发送某种状态消息。 * [Stagg EKG+ 手册] 提到 `Contains Transmitter - FCC ID: 2AABGBTAC1000`。 * 当我们在 FCC.io 上搜索此 FCC ID 时，https://fcc.io/2AABGBTAC1000，我们会看到 `EnzyTek Technoloy Inc.` 关于 2.4GHz 频段 part 15C 的提及，以及指向 [EnzyTek BTA-C1000-2 数据表/手册] 的链接。 * 从该模块的数据表来看，实际的 Radio MCU 似乎被称为 `CSR CSR1000`。我找到了 [CSR CSR100 数据表]。 * Qualcomm 于 2014 年收购了 CSR (Cambridge Silicon Radio)。 现在有了 [Qualcomm CSR101x 系列]。 * 控制水壶和显示屏的板载 MCU 是一颗 `Cmsemicon CMS80F2618` `2105CNT` - https://www.changitech.com/uploads/file1/20220722/CMS80F261x_Datasheet_V1.05.pdf - 尽管芯片标记非常清晰，但 **VCC 和 GND 的引脚定义不匹配**。 * 电路板：MY-EKG-100 Display Panel V1.1 RSJ305 2017-07010，来自 RisingStar.cn [**Fellow Stagg EKG 水壶 PCB 逆向工程图**](https://docs.google.com/drawings/d/1spSMMTtEVBVaj6GtIikueuyRw0ZZhn-C_dDxf22F0jw/edit?usp=sharing)   # 零件 * UART 连接器 - 4 针 2.54 mm (0.1 英寸) - 0.5in 宽（母头外侧） - 0.25in 高 - 0.28in 长 - [Amazon - 10 套 Jst Xh 2.54mm 4 针插头公头连接器带 150mm 软硅胶线 & XH2.54 4P 母头连接器](https://a.co/d/0iIOorKT) * [SparkFun Qwiic 迷你开发板 - ESP32-C6](https://www.sparkfun.com/sparkfun-qwiic-pocket-development-board-esp32-c6.html) * [SparkFun 功率计 - ACS37800 (Qwiic)](https://www.sparkfun.com/sparkfun-power-meter-acs37800-qwiic.html) - 原理图 - https://cdn.sparkfun.com/assets/1/9/f/6/9/Qwiic_Power_Meter-ACS37800_Schematic.pdf - 数据表 - https://www.allegromicro.com/-/media/files/datasheets/acs37800-datasheet.pdf?sc_lang=en - 示例用户程序 - https://www.allegromicro.com/-/media/files/demo-boards/user-manuals/asek37800-sample-programmer-user-manual.pdf?sc_lang=en&utm_source=chatgpt.com * [SparkFun 柔性 Qwiic 线缆 - 200mm](https://www.sparkfun.com/flexible-qwiic-cable-200mm.html) # 连接 * `VB` (V_BATT) -> `5V` * `GND` -> GND * `IO16/TX` -> 水壶 RX (3.3V 参考) * `IO17/RX` -> 水壶 TX (3.3V 参考) * `IO18` -> 按钮按下 * `IO19` -> 背光 * `IO2` -> 100nF 电容 (接 GND) + 100kΩ (至 1MΩ) 串联电阻 -> 热敏电阻 *`IO2` 和 `IO3` 兼容 ADC (IO0 - IO6)* *一个由 100kΩ 和 100nF 组成的 RC 电路时间常数为 10ms。为了安全起见，我们不应以超过每 100ms 一次的频率对 `IO2` 进行 ADC 采样。* # 参考资料 * https://github.com/levi/stagg-ekg-plus-ha - https://github.com/levi/stagg-ekg-plus-ha/issues/6 * https://github.com/tlyakhov/fellow-stagg-ekg-plus # UART 协议 该协议似乎与其他人逆向工程的 BLE 协议相似，但该接口对任何 BLE 数据包均无响应。 我只看到显示模块每 3 秒发送以下数据包。它不会根据目标温度设定点或开关状态而改变。

3 秒心跳包

``` EF 0A 00 EF 0A EF 0A 00 EF 0A EF 0A 00 EF 0A EF 0A 00 EF 0A EF 0A 00 EF 0A EF 0A 00 EF 0A EF 0A 00 EF 0A EF 0A 00 EF 0A EF 0A 00 EF 0A EF 0A 00 EF 0A EF 0A 00 EF 0A ```

启动时，它发送以下重置消息。

启动消息包

``` 46 65 6C 6C 6F 77 3A 20 72 65 73 65 74 5F 63 6F 6E 74 72 6F 6C 6C 65 72 0A ``` *其内容拼写为 `Fellow: reset_controller\n`。*
