sergio11/cyber_incident_response_graph_poc

# 🔒 网络事件响应图 (CIRG) **CIRG** 是一个 **概念验证 (POC)**，旨在通过建模和可视化警报、事件、主机、工件以及 MITRE ATT&CK 技术之间的复杂关系，演示图数据库如何增强网络安全事件响应工作流。 CIRG 集成了 **Spring Boot**、**Neo4j** 和 **GraphQL**，提供网络安全事件的 **图视图**。它帮助分析师 **关联警报、可视化攻击路径并加速根因分析**。 ### 核心目标 - 🧠 **更智能的关联**：有效链接警报和事件 - 🕸️ **可视化横向移动**：跟踪攻击者在主机间的轨迹 - 🎯 **映射到 MITRE ATT&CK** 技术 - 🚀 **更快的分类和根因识别** - 🔗 **查询在关系数据库中难以实现的深层关系**

## ⚠️ 免责声明 本项目仅用于**教育和研究目的**。旨在提供关于**网络安全事件响应**、**图数据库建模 (Neo4j)** 和**安全分析工作流**的实践经验并深化相关知识。它**并非设计**用于生产环境或实际的安全运营。 本项目的主要重点是探索**基于图的攻击建模**、**事件关联**和 **MITRE ATT&CK 集成**，重点是在受控环境中理解攻击模式、可视化横向移动并增强安全分析流程。 名称 “CIRG (Cyber Incident Response Graph)” 是为此概念验证项目生成的描述性标识符。 ## 💡 为什么选择 CIRG？ 该工具旨在改变安全分析师管理和可视化攻击的方式。与传统的表格式不同，使用**图**可以理解攻击的完整“故事”。 ### 🧠 图的力量 在网络安全中，攻击就像一张网络。攻击者不仅仅是进入系统；他们移动、使用技术并留下痕迹。使用图数据库 (Neo4j) 使我们能够： - 直观地查看**横向移动**（攻击者如何从一个系统跳转到另一个系统）。 - 通过跟随从恶意文件回到源的连接线程来识别**根本原因**。 ### 🔍 详情面板（节点） 通过点击图中的任何对象，右侧面板提供即时情报，无需切换屏幕： - **主机：** 了解其 IP、操作系统及其对业务的关键程度。 - **警报：** 发现受到同一威胁攻击的其他系统。 - **工件：** 分析可疑文件或进程，并查看它们出现在何处。 ### 🎯 MITRE ATT&CK 集成 **MITRE ATT&CK** 是攻击者技术的行业标准字典。CIRG 利用它来： - **了解敌人：** 准确知道攻击者正在使用哪种技术（持久化、执行等）。 - **学习和缓解：** 每种技术都包含指向官方 MITRE 知识库的直接链接，以便您了解如何检测和阻止该特定攻击。 ## 📸 项目实战 以下是应用程序用户界面和功能的一瞥：

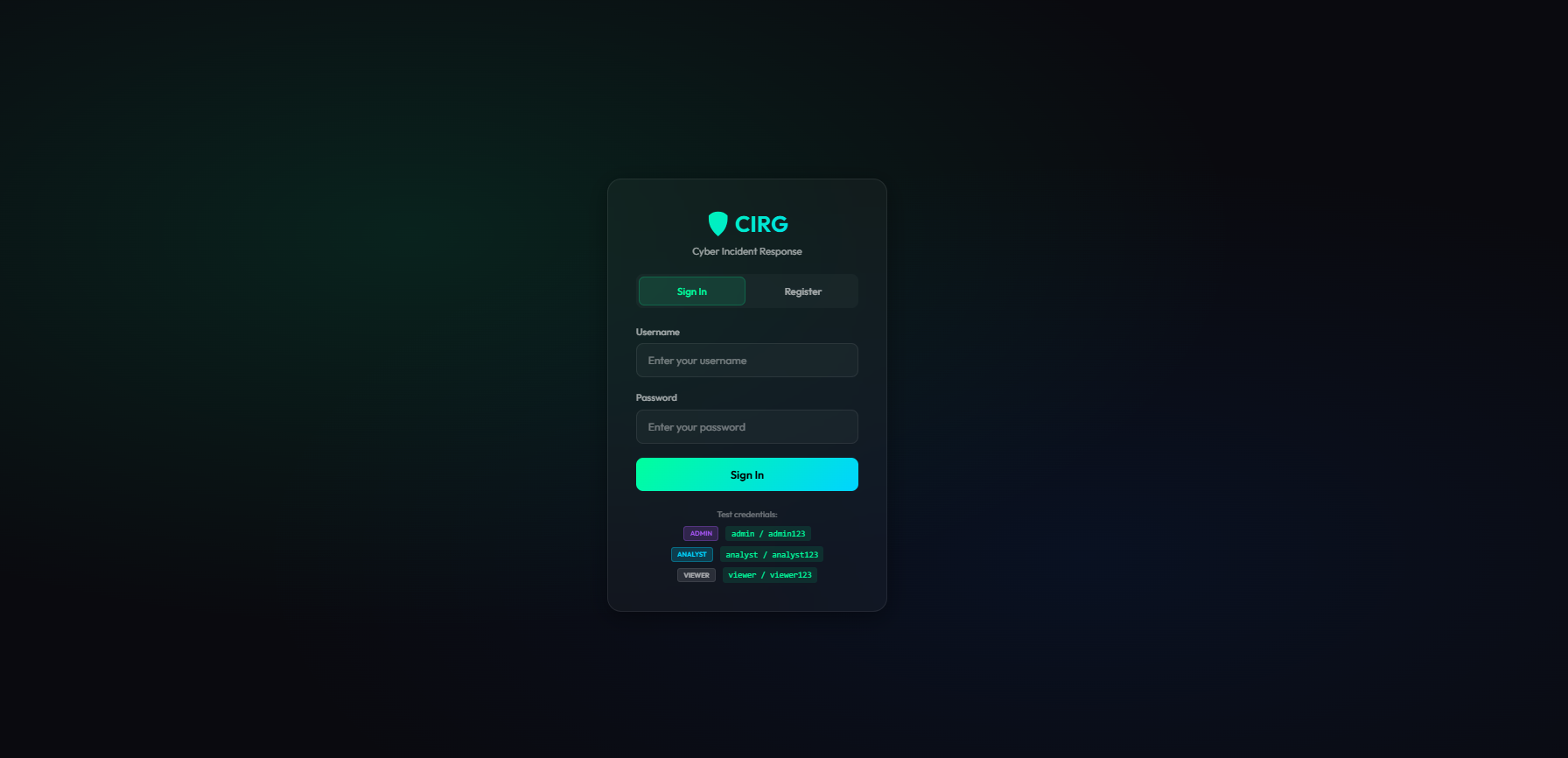

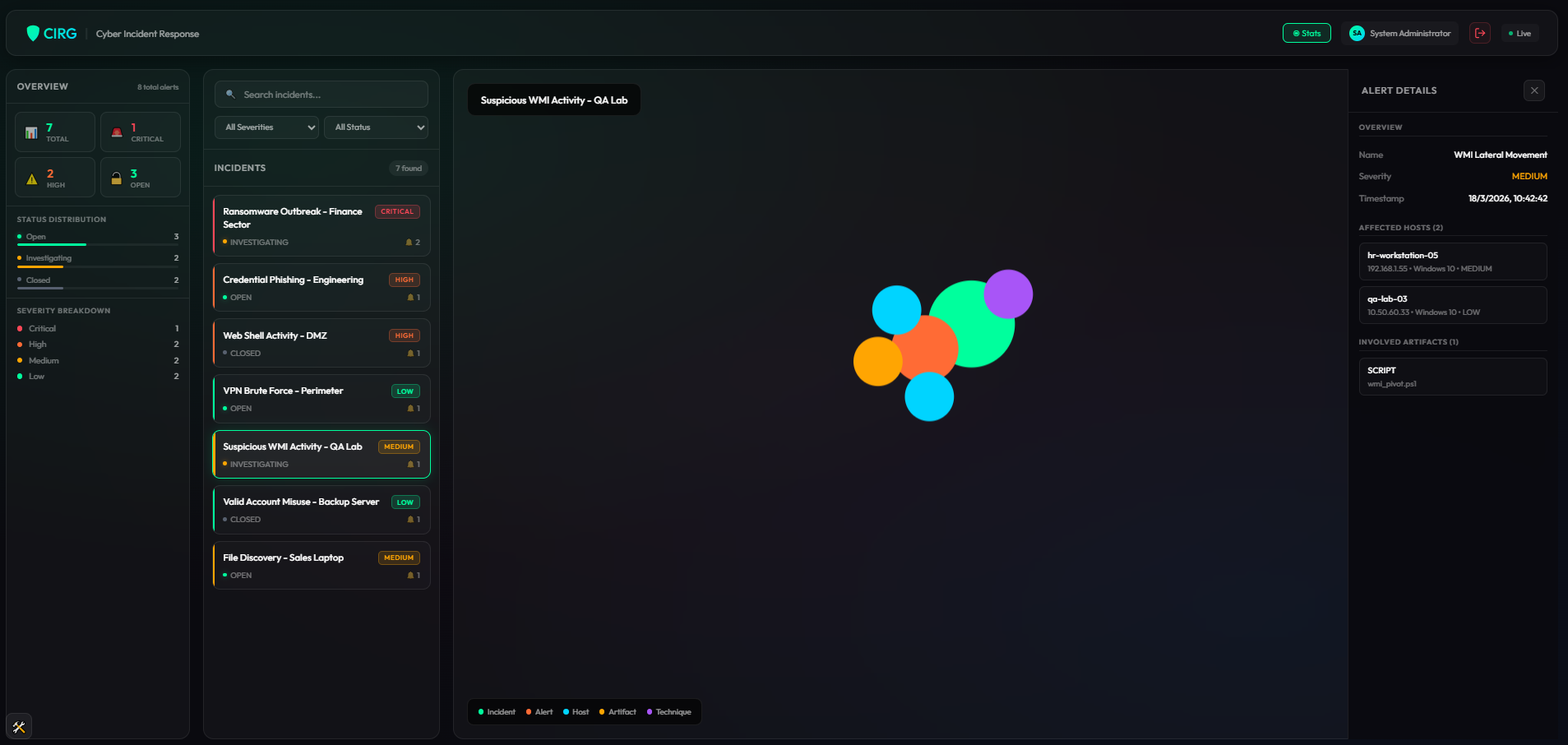

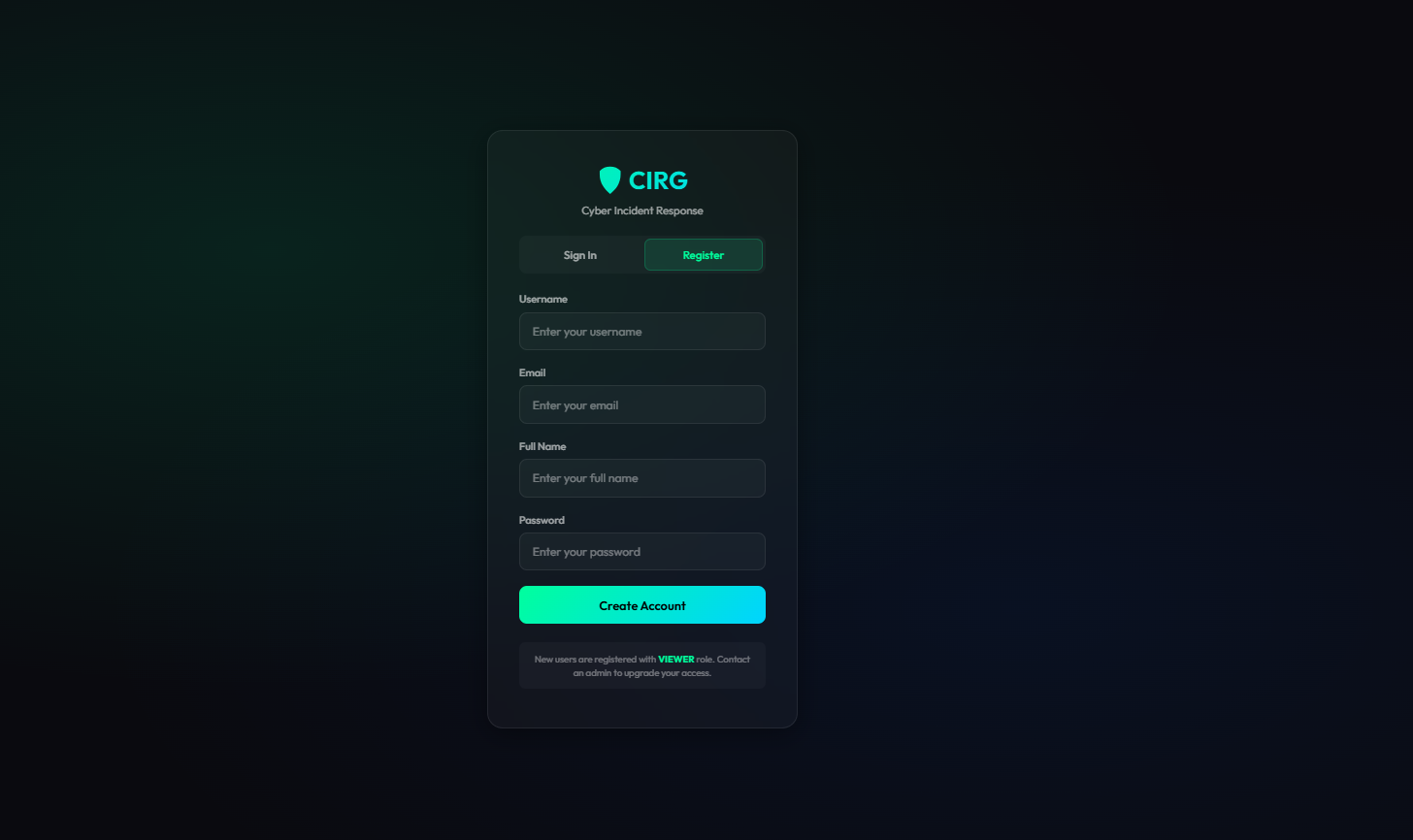

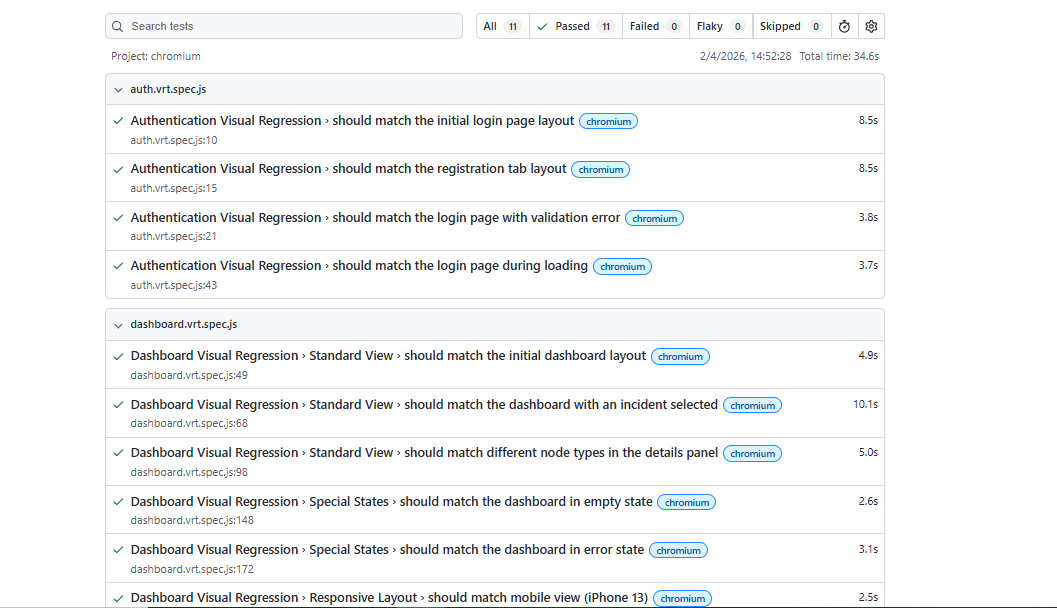

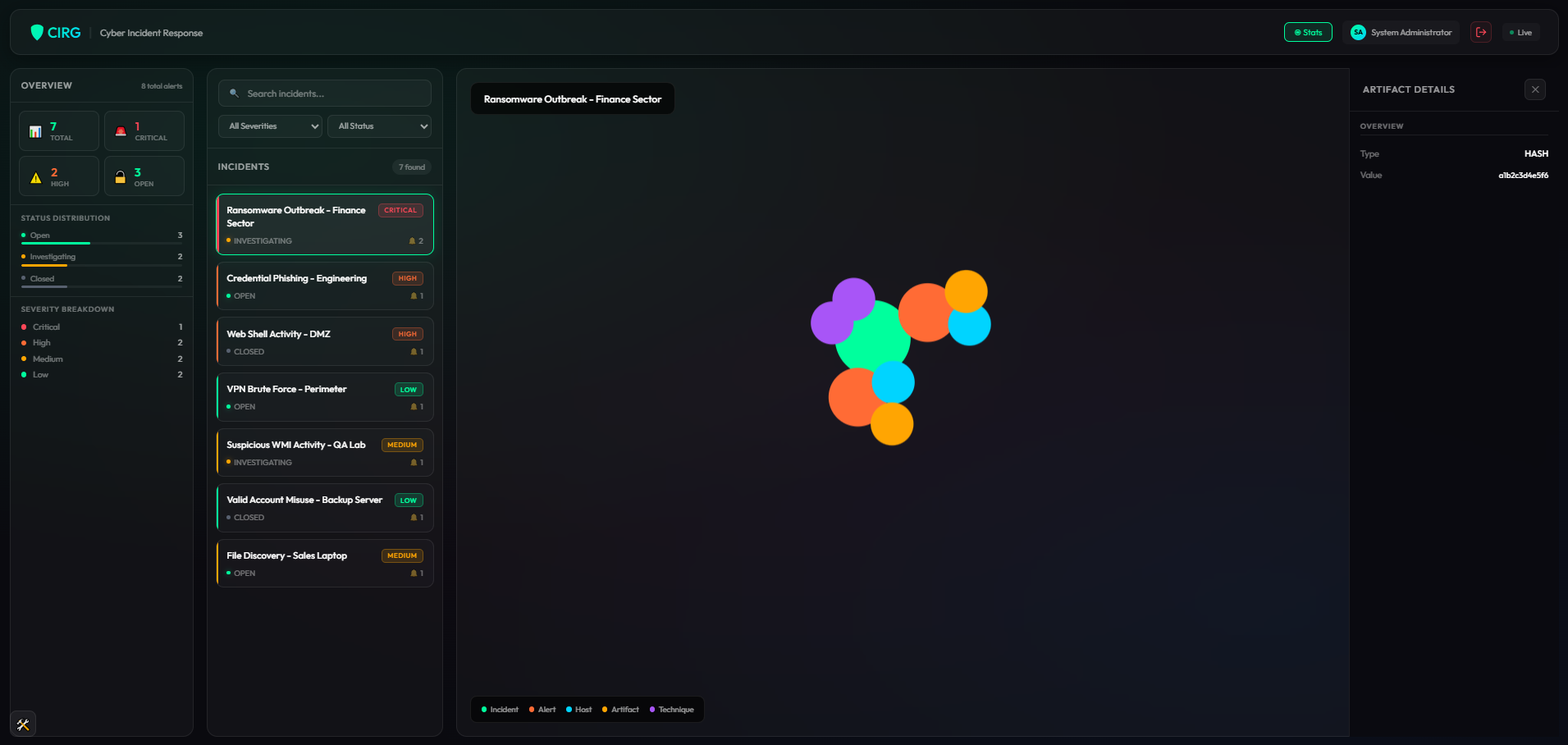

点击查看截图

| | | |:---:|:---:| | | | | | | | | |

## 🏗️ 架构 ### 高层架构 ``` flowchart TB subgraph Frontend["FRONTEND"] React["React + Apollo Client"] end subgraph Backend["BACKEND"] direction TB subgraph API["API Layer"] REST["REST API
Auth & Stats"] GraphQL["GraphQL API
Incidents"] Security["JWT Security"] end subgraph UseCases["Application Layer"] Services["Use Cases
Auth & Incident"] end subgraph Ports["Ports Layer"] InputPorts["Input Ports"] OutputPorts["Output Ports"] end end subgraph Data["DATASOURCES"] Neo4j["Neo4j
Incident Data"] PostgreSQL["PostgreSQL
Users"] end Frontend -->|HTTP/REST + GraphQL| Backend API --> Services Services --> Ports Ports -->|implements| Data REST -.->|uses| PostgreSQL GraphQL -.->|uses| Neo4j ``` ### 六边形架构 ``` flowchart LR subgraph Driving["DRIVING ADAPTERS"] Controllers["REST & GraphQL
Controllers"] end subgraph InputPorts["INPUT PORTS"] UseCases["Use Case
Interfaces"] end subgraph Application["APPLICATION SERVICES"] AppServices["AuthApplicationService
IncidentApplicationService"] end subgraph OutputPorts["OUTPUT PORTS"] Repos["Repository
Interfaces"] end subgraph Driven["DRIVEN ADAPTERS"] Adapters["Neo4j, JPA
JWT Adapters"] end Controllers -->|depends on| UseCases UseCases -->|implements| AppServices AppServices -->|depends on| Repos Repos -->|implements| Adapters ``` ## 🛠️ 技术 ### 后端 | 技术 | 版本 | 用途 | |------------|---------|---------| | **Spring Boot** | 3.x | 应用框架 | | **Java** | 21+ | 编程语言 | | **Spring Security** | 6.x | 认证与授权 | | **Spring GraphQL** | 1.x | GraphQL API | | **Spring Data Neo4j** | - | Neo4j 集成 | | **Spring Data JPA** | - | PostgreSQL 集成 | | **jjwt** | 0.12.x | JWT token 处理 | | **Lombok** | - | 减少样板代码 | | **MapStruct** | - | Bean 映射 | ### 前端 | 技术 | 版本 | 用途 | |------------|---------|---------| | **React** | 18.x | UI 框架 | | **Vite** | 5.x | 构建工具 | | **Apollo Client** | 3.x | GraphQL 客户端 | | **React Router** | 6.x | 客户端路由 | | **React Force Graph** | - | 图可视化 | ### 数据库 | 技术 | 用途 | |------------|---------| | **Neo4j** | 用于事件数据的图数据库 | | **PostgreSQL** | 用于用户管理的关系数据库 | ## 📋 API 设计 ### REST API (认证与统计) ``` POST /api/auth/login - User login POST /api/auth/register - User registration GET /api/auth/me - Get current user GET /api/incidents/stats - Get incident statistics ``` ### GraphQL API (事件数据) ``` type Query { incidents: [Incident] incident(id: ID!): Incident } type Mutation { createIncident(input: CreateIncidentInput!): Incident updateIncidentStatus(input: UpdateIncidentStatusInput!): Incident } ``` ## 🔐 安全与角色 ### 基于角色的访问控制 (RBAC) ``` flowchart TB subgraph Roles["Roles"] Admin["ADMIN"] Analyst["ANALYST"] Viewer["VIEWER"] end Admin -->|"full access"| AllOps["Create
Read
Update
Delete"] Analyst -->|"limited access"| SomeOps["Create
Read
Update"] Viewer -->|"read only"| ReadOnly["Read"] ``` | 角色 | 权限 | |---------|------------| | **ADMIN** | 完全访问权限：创建、读取、更新、删除 | | **ANALYST** | 创建事件、更新状态、查看所有内容 | | **VIEWER** | 对事件的只读访问权限 | ### 认证 - **基于 JWT 的无状态认证** - Token 存储在 localStorage (前端) - API 调用在 Authorization header 中携带 Bearer token ## 📁 项目结构 ``` backend/src/main/java/com/dreamsoftware/cirg/ ├── application/ # Use cases layer │ ├── dto/ # Data transfer objects │ ├── port/ # Port interfaces │ │ ├── in/ # Input ports (use cases) │ │ └── out/ # Output ports (repositories) │ └── service/ # Application services ├── domain/ # Domain layer (core business) │ └── valueobject/ # Value objects ├── infrastructure/ # Infrastructure adapters │ ├── persistence/ │ │ ├── neo4j/ # Neo4j adapters │ │ └── jpa/ # JPA adapters │ └── security/ # Security adapters └── interface/ # Controllers ├── rest/ # REST controllers └── graphql/ # GraphQL controllers ``` ## 🤔 设计决策 ### 1. 混合数据库方法 **决策：** 使用 Neo4j 存储事件数据 + PostgreSQL 存储用户数据 ``` flowchart LR subgraph IncidentData["Incident Data"] Incidents["Incidents"] Alerts["Alerts"] Hosts["Hosts"] Techniques["MITRE Techniques"] end subgraph Relationships["Graph Relationships"] contains["CONTAINS"] uses["USES_TECHNIQUE"] affects["AFFECTS"] end Incidents --> contains --> Alerts Incidents --> uses --> Techniques Alerts --> affects --> Hosts ``` **理由：** - **Neo4j 擅长关系查询** - 事件响应涉及复杂的关系（横向移动、攻击链） - **PostgreSQL 非常适合用户管理** - 认证、授权、审计日志是事务性的 - **关注点分离** - 图操作不干扰用户管理 - **各取所长** - 不强制适应单一技术 ### 2. 混合 API 设计 **决策：** GraphQL 用于事件数据 + REST 用于认证/统计 ``` flowchart TB subgraph GraphQL["GraphQL - Complex Data"] GQL["Incidents with
nested alerts,
hosts, artifacts"] end subgraph REST["REST - Simple Operations"] Auth["Login/Register"] Stats["Statistics
Aggregation"] end GQL -->|"nested queries"| Complex["Complex relationships"] Auth -->|"stateless"| Simple["Simple CRUD"] Stats -->|"aggregations"| Simple ``` **理由：** - **GraphQL** - 非常适合复杂的嵌套数据 (事件 → 警报 → 主机 → 工件) - 客户端可以准确请求所需的字段 - 减少过度获取和获取不足 - 自然适合类图数据结构 - **REST** - 更适合简单的无状态操作 - 登录/注册是直接的 CRUD 操作 - 统计聚合是一个简单的 GET 端点 - 对大多数开发者来说更熟悉 ### 3. 六边形架构 **决策：** 实施端口与适配器模式 ``` flowchart TB subgraph Dependency["Dependency Direction"] direction TB Outside["External
Systems"] Controller["Controllers"] UseCase["Use Cases"] Domain["Domain"] Infra["Infrastructure"] end Outside --> Controller Controller --> UseCase UseCase -.->|depends on| Domain UseCase -->|uses| Infra ``` **理由：** - **关注点分离** - 领域与基础设施隔离 - **可测试性** - 易于模拟端口，独立测试用例 - **灵活性** - 可以将 Neo4j 替换为另一个图数据库而无需更改领域 - **可维护性** - 边界清晰，单一职责 - **符合 SOLID 原则** - 依赖于抽象而非具体实现 (DIP) ### 4. 基于角色的安全 **决策：** 三级角色系统 (ADMIN, ANALYST, VIEWER) **理由：** - **最小权限** - VIEWER 角色限制意外修改 - **操作清晰** - 分析师可以行动，查看者只能观察 - **审计跟踪** - 基于角色的访问有助于更好的合规性 - **可扩展** - 易于添加新角色（例如 MANAGER, AUDITOR） ### 5. JWT 无状态认证 **决策：** 使用 JWT Token 而非 Session ``` sequenceDiagram participant Client participant Backend participant DB Client->>Backend: POST /api/auth/login Backend->>DB: Validate credentials DB-->>Backend: User data Backend->>Backend: Generate JWT Backend-->>Client: JWT Token Client->>Backend: GET /api/incidents (Bearer JWT) Backend->>Backend: Validate JWT Backend-->>Client: Incident Data ``` **理由：** - **可扩展性** - 无需会话存储，可跨多个实例工作 - **性能** - 减少用于会话验证的数据库查询 - **简单性** - Token 包含所有必要的用户信息 - **移动端友好** - 与移动 API 自然配合 ## ✅ 此架构的优势 ### 技术优势 1. **基于图的建模** - 攻击链的自然表示 - 复杂关系查询为 O(1) 而 SQL 中为 O(n²) - 事件关系的可视化表示 2. **六边形架构** - 高度可测试（单元测试覆盖率达到 80%+） - 独立于框架 - 清晰的依赖方向（向内） 3. **混合 API** - 针对每种用例的最佳数据获取方式 - GraphQL 用于复杂查询，REST 用于简单操作 - 最佳开发者体验 ### 业务优势 1. **更快的事件响应** - 攻击路径的快速可视化 - 轻松识别受影响的系统 - MITRE ATT&CK 技术映射 2. **可扩展性** - 无状态后端可水平扩展 - 图数据库处理日益增长的关系复杂性 - 模块化架构允许独立扩展 ### 3. 可维护性 - 清晰的代码结构 - 易于添加新功能 - 全面的测试覆盖率 ## 🧪 测试与质量保证 ### 测试金字塔 ``` Backend: Unit → Integration → E2E Frontend: Unit → Integration → E2E + VRT ``` ### 后端测试 (JUnit 5 + Mockito) - **单元：** 用例、服务 (~80%) - **集成：** 使用 H2 的 Repository - **E2E：** REST Assured - **覆盖率：** ~86% ### 前端测试 (Vitest + Playwright) - **单元：** Hooks、工具、用例 (~80%) - **集成：** 组件 + Hooks (~15%) - **E2E + VRT：** 带截图的 Playwright (~5%) | 工具 | 用途 | |------|---------| | Vitest | 快速测试运行器 | | React Testing Library | 组件测试 | | Playwright | E2E + 视觉回归 | ``` rake cirg:frontend_test_coverage # ~95% coverage ``` ### 示例：带 VRT 的 E2E 测试 ``` test('login matches screenshot', async ({ page }) => { await page.goto('/login'); await expect(page.locator('[data-testid="login-card"]')) .toHaveScreenshot('login.png'); }); ``` ## 🏗️ 前端架构 ### 整洁架构层 ``` src/ ├── domain/ # Entities, Repository interfaces, Transformers ├── application/ # Use cases ├── infrastructure/ # Repository implementations, Apollo/HTTP Client, DI Container └── presentation/ # Components (CSS Modules), Hooks, Context ``` ### 依赖流 ``` Presentation → Application → Domain ← Infrastructure ``` ### 示例：用例集成 ``` // Container.js - Dependency Injection class Container { static getIncidentsUseCase() { return new GetIncidentsUseCase(this.getIncidentRepository()); } } // useIncidents.js - Hook using the container export function useIncidents() { const useCase = Container.getIncidentsUseCase(); const data = await useCase.execute(); // ... } ``` ### CSS Modules ``` import styles from './IncidentList.module.css'; //
