# 逆向工程一个 C 图形库

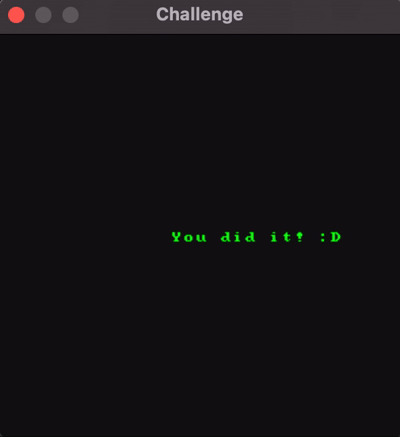

The renderer successfully initialized, displaying its embedded "You did it! :D" animation.
本项目是一个基于 C 的**逆向工程**案例研究。起点是一个单一且预编译的“黑盒”图形库（`librender`），它没有提供任何头文件、文档或源代码。目标是：分析该二进制文件并编写一个能够成功与其交互的宿主应用程序。
## 🚀 快速开始
### 前置条件
- 一个 C 编译器（`cc` / `gcc` / `clang`）
- **macOS：** Cocoa 和 AudioToolbox 框架（随 Xcode 附带）
- **Linux：** `libX11` 和 `libasound` 开发包
### 构建与运行
```
git clone https://github.com/alx-sch/reverse.git reverse
cd reverse
make
./run_renderer
```
Makefile 会自动检测您的操作系统，并链接相应的预编译库变体：
| 平台 | 库文件 | 额外链接项 |
|:-------------|:--------------------------|:----------------------------------------------|
| macOS x86_64 | `librender_x86_64.dylib` | `-framework Cocoa -framework AudioToolbox` |
| macOS ARM64 | `librender.dylib` | `-framework Cocoa -framework AudioToolbox` |
| Linux x86_64 | `librender_x86_64.so` | `-lX11 -lasound` |
| Linux ARM64 | `librender.so` | `-lX11 -lasound` |
## 🔍 挑战
在只有一个编译好的共享库且完全没有文档的情况下，目标是：
- **发现 API** —— 从二进制文件中识别出所有导出的函数符号。
- **推导功能** —— 确定每个函数的作用、期望的参数以及返回的内容。
- **重构内部状态** —— 该库操作一个必须由调用者分配的不透明数据结构；逆向工程其确切的内存布局（大小、字段、偏移量）。
- **实现可用的宿主程序** —— 编写 `main.c` 以正确分配状态、初始化渲染器、驱动事件循环并处理清理工作。
最终成功的标志是：渲染器能够打开一个窗口并显示其内置动画。
## 🧠 方法论
总体策略分为三个方面：
1. 有哪些函数？（API）
2. 库需要什么数据？（结构体）
3. 必须以什么顺序调用函数？（`main` 中的逻辑）
### 第一步 —— 符号发现
在 `.dylib` 上运行 `nm -g` 以枚举导出的符号：
```
[...]
0000000000001194 T _gfx_allocate_framebuffer
0000000000000d6c T _gfx_close
0000000000001124 T _gfx_create_context
0000000000001180 T _gfx_get_height_screen
0000000000001178 T _gfx_get_width_screen
0000000000001188 T _gfx_get_window_title
0000000000000770 T _gfx_init_context
0000000000000dac T _gfx_loop
00000000000011d4 T _gfx_render
0000000000001088 T _gfx_sleep
00000000000010e0 T _gfx_time
[...]
```
`gfx` 前缀证实了这是一个图形库。仅凭函数名就揭示了清晰的生命周期模式：*创建 (create) → 初始化 (init) → 循环/渲染 (loop/render) → 关闭 (close)*。`gfx_get_*` 辅助函数表明，库本身知道所需的窗口尺寸和标题；宿主程序不需要自行编造，而是向库询问。
### 第二步 —— 反编译与结构体重构
使用 Ghidra
[2]（免费！）将 `librender.dylib` 加载到新项目中。在自动分析之后，每个函数的反编译 C 代码逐步揭示了结构体的布局。
#### `gfx_create_context` —— 破解的关键
这个函数是信息量最大的起点，因为它是构造函数：
```
// Ghidra's decompiled C
undefined8 *gfx_create_context(undefined8 *param_1, undefined4 param_2,
undefined4 param_3, undefined8 param_4)
{
memset(param_1, 0, 0x430);
*param_1 = param_4;
*(undefined4 *)(param_1 + 1) = param_2;
*(undefined4 *)((long)param_1 + 0xc) = param_3;
return param_1;
}
```
关键推论：
- **`memset(param_1, 0, 0x430)`** —— 结构体恰好为 0x430 = **1072 字节**。这是最重要的发现：调用者必须分配这个大小。
- Ghidra 的 `undefined8` 和 `undefined4` 分别是 8 字节和 4 字节类型，这意味着 `param_1` 是一个指针，而 `param_2` / `param_3` 是 `int`。
- **`param_4`** → 偏移量 0x00 处的 8 字节（后来被确认为窗口标题指针）
- **`param_2`** → 偏移量 0x08 处的 4 字节（窗口宽度）
- **`param_3`** → 偏移量 0x0C 处的 4 字节（窗口高度）
#### `gfx_render` —— 帧缓冲区位置
```
void *fb = *(void **)(param_1 + 0x10); // Frame buffer at offset 0x10
```
第四个字段：一个指向帧缓冲区的指针，必须由调用者单独分配（宽度 × 高度 × 4 字节，用于 RGBA 像素）。
#### `gfx_loop` —— 棘手的函数
反编译的原型抛出了一个难题：
```
undefined4 gfx_loop(undefined8 param_1, double param_2, long param_3)
```
令人困惑之处：
- `param_3` 被用作偏移基址（尽管它的类型是 `long`）？
- `param_1` 根本没有被使用？
- `param_2` 不知何故被用作鼠标 Y 坐标的偏移量？
研究表明，反编译永远不可能 100% 准确——这里可能发生了参数标记错误。这强烈暗示 `param_1` *实际上*就是状态指针，而 `param_3` 是反编译器产生的伪影，可以安全地忽略（传入 `0L`）。
尽管存在困惑，但函数体对于它向结构体*写入的内容*是非常清晰的。通过扫描所有 `gfx` 函数中出现的每一个 `param_1 + 0x...` 模式，揭示了剩余的字段：
- **偏移量 0x18** —— 键盘状态数组的起始位置（1028 字节，涵盖按键按下的标志位）
- **偏移量 0x41C** —— 鼠标 X 坐标
- **偏移量 0x420** —— 鼠标 Y 坐标
- **偏移量 0x424** —— 鼠标按键位掩码（按下时置位 bit 0，释放时清零）
- **偏移量 0x428** —— 指向原生窗口对象的指针（macOS 上的 NSWindow）
事件处理字段是通过 Apple 的 AppKit 文档中关于 `NSEvent.EventType`
[3] 和 `NSWindow.contentView`
[4] 的内容识别出来的。由于这些字段不在外部使用，它们本可以建模为原始填充（raw padding）——但正确地映射它们是一种良好的实践。
#### 最终布局
```
Offset Size Field
────── ────── ──────────────────────────────
0x000 8 char *title
0x008 4 int windowWidth
0x00C 4 int windowHeight
0x010 8 void *frameBuffer
0x018 1028 char keyBoardState[1028]
0x41C 4 int mouseX
0x420 4 int mouseY
0x424 4 int mouseButtonState
0x428 8 void *windowPtr
────── ────── ──────────────────────────────
Total: 0x430 = 1072 bytes ✓ matches memset
```
合理性检查：偏移量 0x428 + 8 字节 = 0x430，与 `memset` 的大小完全匹配。没有剩余的填充或隐藏字段。
### 第三步 —— 宿主实现
在结构体和 API 被完全映射之后，编写 `main.c` 就变成了如何正确安排调用顺序的问题。
#### `gfx_allocate_framebuffer` 陷阱
一个值得注意的误导信息：库导出了 `gfx_allocate_framebuffer`，但反编译显示其 `malloc` 的返回值从未被存储或传递到任何地方。调用此函数将导致立即发生**内存泄漏**。帧缓冲区必须在 `main.c` 中手动分配，并在调用 `gfx_init_context()` 之前放置在偏移量 0x10 处。
#### 事件循环
```
while (1)
{
gfx_loop(g_state, 0.0, 0L); // Process events (keyboard, mouse, window close)
gfx_render(g_state, 1); // Render frame; 1 = animate (scrolling text)
gfx_sleep(0); // nanosleep with 0 → fast as possible without hogging CPU
}
```
- **`gfx_loop(state, 0.0, 0L)`** —— 保持窗口存活并处理“关闭窗口”事件。其他事件（键盘/鼠标）被捕获到结构体中，但不在外部使用。
- **`gfx_render(state, 1)`** —— 用深色清除帧缓冲区并在其中绘制文本。传入 `1`（或任何大于 0 的值）会使文本滚动；传入 `0` 将使其静态渲染。
- **`gfx_sleep(0)`** —— FPS 可以通过传入一个值来控制。传入 `0` 让动画尽可能快地运行，同时不让 `while(1)` 循环占用整个 CPU。这里可能存在某种内部的限流机制。
#### 清理问题
程序不是通过跳出循环退出的——而是在收到“关闭窗口”事件后直接从 `gfx_loop` *内部*退出的。这意味着在 `while(1)` 循环之后的任何代码都是不可达的。那么如何释放已分配的内存呢？
解决方案：`atexit()`。它就像一个钩子，在程序正常退出时运行一个已注册的函数。由于它的限制（注册的函数必须是 `void func(void)`，无参数），结构体指针被设为全局变量，以便 `cleanup()` 函数能够在关闭期间访问并释放它。
运行 `leaks` 工具证实：**没有内存泄漏**。
## 📂 项目结构
```
reverse/
├── main.c Host application (the deliverable)
├── Makefile Cross-platform build system (macOS + Linux)
├── lib/
│ ├── librender.dylib macOS ARM64
│ ├── librender_x86_64.dylib macOS x86_64
│ ├── librender.so Linux ARM64
│ └── librender_x86_64.so Linux x86_64
└── .assets/
└── unlocked_animation.gif Success screenshot
```
## 🛠 使用的工具
- **Ghidra** —— 共享库的反编译和反汇编。
- **nm** —— 导出符号枚举。
- **file** —— 识别库变体的架构。
- **otool / objdump** —— 动态依赖项和加载命令检查。
- **leaks** —— 在 macOS 上进行内存泄漏验证。
